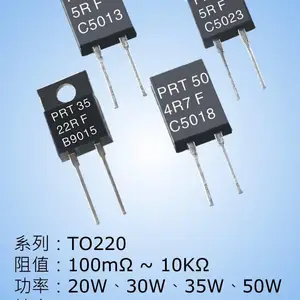

TO-220 35W无感大功率电阻，是一种在紧凑封装内集成高功率和无感特性的功率电阻，其核心优势在于必须在正确散热条件下才能发挥35W额定功率，这与普通小功率电阻有着本质区别。

⚙️ 核心特点：功率与散热强绑定

这颗电阻的35W额定功率是一个有严格前提条件的参数，这是理解和使用它的关键。

功率定义：35W是在电阻法兰（金属安装面）温度保持在25℃的理想条件下测得的。在实际应用中，必须将其安装在外部散热器上，并通过导热硅脂等热界面材料（TIM）确保良好热接触。如果单独在空气中使用，其有效功率会大幅下降，通常可能仅剩1.5W到3W左右。超过90%的应用故障都源于散热器选择或安装不当。

真正的“无感”特性：采用厚膜或薄膜工艺，在陶瓷基板上形成电阻轨迹，其电感量极低。高品质型号的电感可低至<10nH，这使其在几十kHz甚至MHz级的高频开关或快速脉冲电路中，能有效抑制电压尖峰和振荡，避免寄生电感引发的振铃（Ringing）问题。

典型性能参数：

阻值范围：非常宽，常见覆盖 0.5Ω 到 10KΩ，部分品牌可支持低至0.05Ω的阻值。

精度与温飘：通常提供 ±1% 和 ±5% 精度，部分可做到 ±0.5%。温度系数（TCR）常见规格为 ±100ppm/℃，高性能型号可达 ±50ppm/℃。

电压与温度：额定工作电压通常为 500V，工作温度范围宽达 -55℃ 到 +155℃（部分可达+175℃）。

结构与安全：采用模压塑封，机械强度高。其金属背板通常与内部电阻电路是电隔离的，这确保了安装到散热器时无需额外的绝缘垫片（但需确认具体型号的数据手册），增强了系统安全性。

📐 封装与安装

封装尺寸：标准的TO-220三脚直插式封装，外形紧凑，典型尺寸约为：

长度：10.4 mm

宽度（含引脚最宽处）：4.5 mm

高度（含引脚）：15.5 mm

安装方式：与功率MOSFET或三极管类似，通过一个M3螺丝即可将其固定在散热器上，安装便捷。

🎯 主要应用

凭借其小体积、大功率、无感特性以及某些型号的AEC-Q200车规认证，它广泛应用于以下领域：

电源转换：开关电源（SMPS）中的缓冲电路（Snubber），用于吸收尖峰电压；或作为泄放电阻（Bleeder Resistor），为滤波电容提供放电回路。

工业控制：电机驱动、变频器、步进电机驱动中的限流或吸收电路。

电子负载与测试：作为电子负载、自动化测试设备（ATE）的核心功率元件，用于模拟负载。

汽车电子：多款型号明确通过AEC-Q200车规认证，适用于车载充电机（OBC）、DC-DC转换器、电池管理系统（BMS）等。

高频与RF电路：在RF功率放大器、高频发射电路中，其低电感特性对于保持信号完整性至关重要。

💡 选型关键点与常见误区

散热是核心：必须根据实际功耗、环境温度，通过热阻计算选择合适的散热器。公式可参考：T_j = T_a + P × (R_th,j-c + R_th,c-h + R_th,h-a)，确保结温（T_j）不超过数据手册中的额定值。

功率降额：当环境温度超过25℃时，电阻的允许功耗需要线性降额。例如，当环境温度升至100℃时，其额定功率可能已降至35W的60%左右。务必参考数据手册的降额曲线图。

阻值选择：由于是无感设计，阻值通常不能做到像线绕电阻那样极低（如mΩ级别）。如果电路需要极小阻值，需确认该型号是否支持。

确认车规认证：如果用于汽车电子，请务必确认所选型号是否明确标注符合AEC-Q200认证，这直接关系到产品的长期可靠性。

TO-220 35W无感大功率电阻:

规格尺寸:TO-220 20W; TO-220 30W ; TO-220 35W ; TO-220 50W ; TO-247 100W

精度： 1%;5%

阻值范围：0.01Ω-51KΩ

温度系数(TCR): 100ppm,150ppm

功率: 20W， 30W， 35W， 50W， 100W

此大功率电阻器提供了节省空间的电源设计，可应用于电子电力设备，UPS，电子负载，高频放大器，医疗电源，电子减速系统，电动车燃料电池等等。

插件功率电阻
插件大功率电阻
插件高功率电阻
直插功率电阻
直插大功率电阻
直插高功率电阻
大功率电阻
高功率电阻
功率电阻
20瓦功率电阻
20W功率电阻
20W电阻
350V高压电阻
350V功率电阻
350V电阻
耐压1800V电阻
30瓦功率电阻
30W功率电阻
30W电阻
420V高压电阻
420V功率电阻
420V电阻
1800V耐压电阻器
35瓦功率电阻
35W功率电阻
35W电阻
50瓦功率电阻
50W功率电阻
50W电阻
100瓦功率电阻
100W功率电阻
100W电阻
700V高压电阻
700V功率电阻
700V电阻
小体积大功率电阻
小个大功率电阻
精密功率电阻
高精密功率电阻
高精度功率电阻
50PPM/℃功率电阻
100PPM/℃功率电阻
200PPM/℃功率电阻
精度0.5%功率电阻
精度1%功率电阻
精度5%功率电阻
精度10%功率电阻
公差0.5%功率电阻
公差1%功率电阻
公差5%功率电阻
公差10%功率电阻
TO-220功率电阻
TO-220封装电阻
TO-2***功率电阻
TO-247封装电阻
TO-247功率电阻
TO-247大功率电阻
TO220功率电阻
TO220封装电阻
TO2***功率电阻
TO247封装电阻
TO247功率电阻
TO247大功率电阻
高压电阻

20W到100W插件式功率电阻 TO-220封装。
功率片式电阻
插件式20W功率电阻 及30W，35W，50W 应用：
高速开关电源、缓冲电路的、负载电阻脉冲信号发生器、电压调节、VHF放大器
更多插件式功率电阻 插件式30W功率电阻，35W插件式功率电阻，功率电阻 请与我们联系
功率插件式电阻的产品特性：
在25C -20瓦的情况下温度散热器安装；
TO-220封装功率电阻；
为保护和容易安装采用塑壳设计；
电气特独立的插件式散装功率型电阻；无感设计；

插件式功率电阻 参数：
规格尺寸：TO-220；TO-247
阻值范围： 0.01ohm---51Kohm）；
精度：0.5％、1％、5％、10％的功率型20W到100W电阻；
功率：20W功率电阻与30W 35W 50W 100W ；
温漂系数 (TCR) ：50ppm、100ppm、200ppm、300ppm；
使用温度范围：-55c -- +155c。
导体对电流的阻碍作用就叫该导体的电阻。插件式的电阻，功率电阻
电阻器简称电阻（Resistor，通常用“R”表示）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

规格尺寸:TO-220 20W ; TO-220 30W ; TO-220 35W ; TO-220 50W ; TO-220 100W

精度： 1%;5%

阻值范围：0.01Ω-51KΩ

温度系数(TCR):  100ppm,150ppm

功率: 20W， 30W， 35W， 50W， 100W

此大功率电阻器提供了节省空间的电源设计，可应用于电子电力设备，UPS，电子负载，高频放大器，医疗电源，电子减速系统，电动车燃料电池等等。
